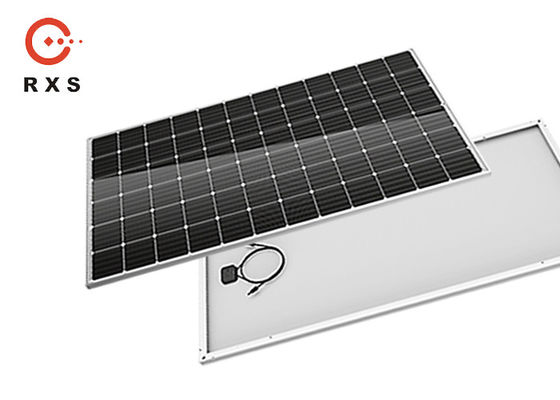

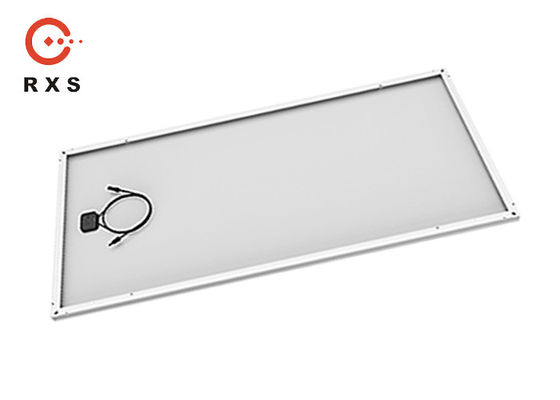

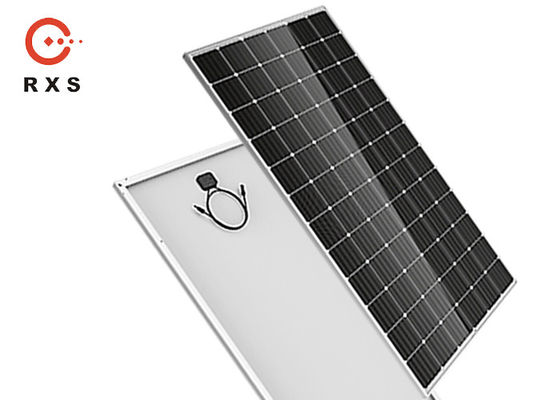

painel solar quadro monocrystalline/345W/72cells/24V
Características principais
1. tolerância positiva do poder (0~+5W) garantida.
2. eficiência de conversão alta do módulo.
3. baixa TAMPA.
4. melhor rendimento da energia com baixos desempenho da irradiação e coeficiente de temperatura excelentes.
5. adaptável ao ambiente áspero: testes rigorosos passados da névoa e da amônia de sal.
6. carga mecânica dos withstands robustos do quadro (40mm) de 5400Pa para a carga da neve na parte dianteira e de 2400Pa para a carga de vento no lado traseiro.
Parâmetros de desempenho bondes
| Parâmetros de desempenho bondes | |
| STC (AM1.5, ² de 1000W/m, temperatura 25℃ da pilha) | |
| Modelo | DBG345 |
| Poder máximo (Pm/Wp) | 345 |
| Tensão máxima do poder (Vmp/V) | 38,55 |
| Corrente máxima do poder (Imp/A) | 8,95 |
| Tensão do circuito aberto (Voc/V) | 47,0 |
| Corrente do curto-circuito (Isc/A) | 9,67 |
| Eficiência do módulo (%) | 17,67 |
| Temperatura de funcionamento normal (NOCT) da pilha | 45.3±2℃ |
| Coeficiente de temperatura do Voc | -0.31%/℃ |
| Coeficiente de temperatura do Isc | 0.05%/℃ |
| Coeficiente de temperatura do Pm | -0.41%/℃ |
| Tolerância do poder (W) | 0~+5 |
Parâmetros de desempenho gerais
| Parâmetros de desempenho mecânicos | |
| Dimensão do módulo (L*W*H) (milímetro) | 1956*992*40/45 |
| Dimensão da pilha (milímetro) | 156.75*156.75 mono |
| Peso do módulo (quilograma) | 23 |
| Cabo | cabo section-4mm2 length-900mm |
| No. da pilha & disposição | 72 (6*12) |
| Embalagem | 25/23pcs/pallet, 22pallets/40HQ, 550/506pcs/40HQ |
| Parâmetros da qualidade | |
| Variação da temperatura de trabalho do módulo (℃) | -40~+85 |
| Tensão de sistema máxima (C.C. de V) | 1000 |
| Corrente máxima da proteção do sistema (a) | 15 |
| As cargas de vento máximas/neve máxima carregam (o Pa) | 2400/5400 |
| Resistência do hot spot | o hot spot 100% livra |
Tirar (milímetros)
Garantia da qualidade
garantia de um materials&workmanship de 10 anos
garantia linear de um poder de 25 anos
